SGSLC型數顯量儀測力機
瀏覽： 發布日期：2016-03-03
數顯量儀測力機特點：
我司的這款SGSLC型數顯量儀測力機是計量部門不可缺少的測力檢定儀器。本款數顯量儀測力機是引進新技術而成的數字顯示式檢定量儀測力的儀器。我司數顯量儀測力機具有精度高、使用范圍廣、結構可靠、操作方便等特點。
數顯量儀測力機應用
此款數顯量儀測力機可用于測微量具(千分尺、測深千分尺)、指示式量具(百分表、千分表、杠桿表、內徑表、扭簧表、測微計)及光學儀器(光學計、烏式干涉儀)等測力的檢定。
數顯量儀測力機主要技術參數：
1.測量范圍：0-15N
2.分辨率：0.01N
3.測量誤差：±0.5%±0.01N
4.體積：230×220×310ｍｍ
5.重量：10ｋｇ
數顯量儀測力機結構：
利用小量值力傳感器測量精度高、穩定性好的特點，作為測量量儀測力的基準。加上多功能的夾具，來適應裝夾多種量儀，以達到應用范圍廣的目的。再加上底座，調整裝置等，則組成一種較為理想的量儀測力計，其具體結構見圖。

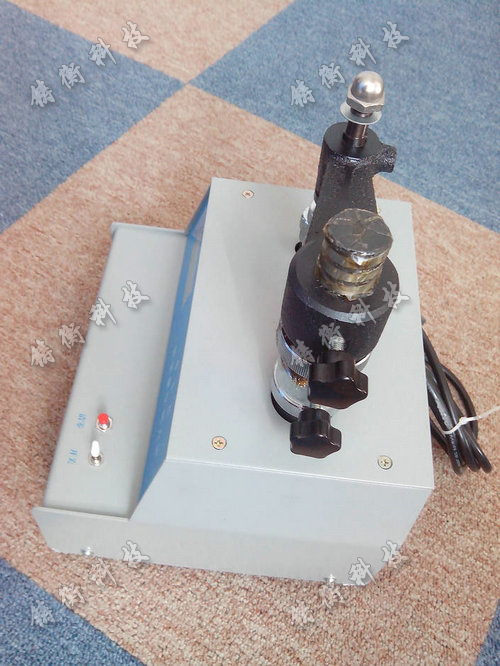

數顯量儀測力機圖片

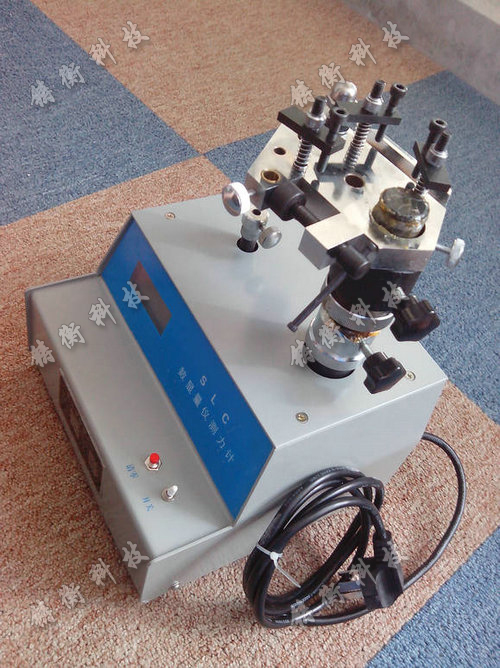

數顯量儀測力機圖片
數顯量儀測力機使用方法：
1.外徑表及光學儀器測力的檢定：
將被檢的表(百分表、千分表、扭簧表、測微表、杠桿表)、光學儀器(光學計管、烏式干涉管)插進六角夾持盤⑼相應的孔內，并由螺釘鎖緊。轉動橫臂及六角夾持盤，使被檢器具的測頭對準儀器受力盤⑽的平面位置，旋轉立柱上的升降羅母⑸使被檢表臨近接觸受力盤⑽的平面位置時，即鎖緊定位螺釘⑷及橫臂定向螺釘⑹和六角夾持盤緊固羅母⑿。打開電源開關⑵，按下開機清零按鈕⑴，使顯示窗⑶上的數字為零。旋轉微調裝置⑻，下降六角夾持盤，使被檢器具測頭與儀器受力盤⑽平面接觸，繼續調接微調裝置，即可測得被檢器具的正反行程上的測力。
2.數顯量儀測力機內徑表測力的檢定：
將被檢內徑表?xiàng)U放進六角夾持盤V型槽里，調整表?xiàng)U位置，使之活動測頭對準儀器受力盤，并用相應的壓板壓緊。打開電源開關，按下開機清零按鈕，使顯示屏數字為零。旋轉橫臂及六角夾持盤，使被檢內徑表的活動測頭對準受力盤的平面位置，旋轉立柱上的升降羅母，使被檢表臨近接觸到受力盤的平面時，即鎖緊定位螺釘、橫臂定向螺釘及六角夾持盤羅母。旋轉微調裝置，下降六角夾持盤，使被檢內徑表活動測頭與儀器受力盤平面接觸，。繼續調接微調裝置，即可測出被檢內徑表的測力。
3.千分尺測力的檢定：
將被檢千分尺類(外徑千分尺、公法線千分尺、數顯千分尺、測深千分尺、內測千分尺等)放入六角夾持盤相應位置(參看示意圖)并鎖緊。打開電源開關，按下開機清零按鈕，使顯示窗數字為零。轉動橫臂及六角夾持盤，使被檢千分尺活動測桿對準受力盤的鋼球位置，旋轉立柱上的升降羅母，使被檢千分尺臨近接觸到受力盤的鋼球時，即鎖緊定位螺釘、橫臂定向螺釘及六角夾持盤的緊固羅母。旋轉千分尺測力裝置，使千分尺活動測桿與受力盤球面接觸，當棘輪發出打滑聲時，儀器顯示屏顯示的數值，即為千分尺此時的測力。
4.其它量儀測力檢定可參照示意圖裝夾，并參照前面量儀測力檢定方法使用。
數顯量儀測力機零位調整：
在本儀器使用過程中，如開機后發現顯示屏顯示不歸零或顯示“Eｒｒ.ｏｎ”現象�？上劝撮_機清零按扭，如無作用可直接調整儀器后部小孔內的零位可調電阻⑾，使之開機后出現零點。
數顯量儀測力機示值誤差調整：
在用期檢定過程中，如發現示值超差�？烧{(diào)整儀器后部小孔內的示值誤差可調電阻⑾，使之達到示值誤差范圍內。
數顯量儀測力機自校：
SLC數顯量儀測力機自校方法如下：
打開電源開關，按下開機清零按鈕，使顯示屏數字為零，然后取1ｋｇ砝碼放于受力盤上，顯示屏數字應在9.74N-9.86N范圍內(標準值為9.80N)，如不在此范圍內，可用羅絲批調整儀器后部示值誤差可調電阻⑾，使顯示屏數字在9.74N-9.86N范圍內，***調整在9.80N標準值上。
數顯量儀測力機注意事項：
1.儀器必須放在干燥、干凈的房間里。
2.對儀器定期保養，以防生銹。
